歐洲標準                                                               EN 10223-3
NORME EUROPéENNE EUROPAISCHE NORM                                                      1997年12月
ICS 77.140.65
術語：鋼絲網、鋼絲、鋼材、力學、規范、特性、尺寸、尺寸公差、鍍層、鍍鋅、試驗、捆扎
中文版
欄用鋼絲和鋼絲制品－第3部分：工程用六邊形鋼絲網
Fils el produits tréfilés en acier pour clótures - Partie 3:Stahldraht und Drahlerzeugnisse für Zaune - Teil 3:Grillage à mailles hexagonales, en acler, pour applications Stahldrahtgeflecht mit sechseckigen Maschen fur industrielles bauwirschaflliche Zwecke
此歐洲標準已在1997年6月22 日由歐洲標準化委員會（CEN）核準。
歐洲標準化委員會（CEN）成員必須遵守歐洲標準化委員會（CEN/CENELEC）的內在規則，規則規定了賦予此標準一個無需變更的國家標準的特權所需的條件。關于這種國家標準的最新目錄及文獻參考可以從中央秘書處或CEN成員那里獲得。此歐洲標準有三個正式版本（英文、法文、德文）。任何其它語言版本的翻譯都必須是在一個CEN成員將其翻譯成本國語言的職責下完成，并且如正式版那樣通報給中央秘書處。CEN成員國是指奧地利、比利時、捷克、丹麥、芬蘭、法國、德國、希臘、冰島、愛爾蘭、意大利、盧森堡、荷蘭、挪威、葡萄牙、西班牙、瑞典、瑞士和英國的國家標準組織。
Fili e prodotti trafilati di acciaio perrecinzioni - Parte 3: Reti di acciaio amaglie esagnali per impieghiindustriali

歐洲標準化委員會
COMITé EUROPéEN DE NORMALISATION
EUROPAISCHES KOMITEE FüR NORMUNG

◎ 1997 CEN  CEN內部成員保留無論以何種形式利用本標準的權利             ef. No. EN 10223-3 1997 E
第2頁 目錄                                                                             頁
前言3 1適用范圍                                                                  4
2標準參考文獻                                                             4
3定義                                                                     5
4客戶需提供的資料                                                         7
5制造                                                                     7
6技術要求                                                                 8
7取樣和測試                                                               10
8檢查和記錄                                                               10
9試驗方法                                                                 10
10捆扎                                                                      11
本歐洲標準是由BSI下屬的秘書處－ECISS/TC 30“鋼絲”技術委員會編制而成。
于最遲時間1998年6月，通過出版一份同一性標準或修訂本的形式使本歐洲標準成為國 家級標準，同時與本標準相抵觸的國家標準將被取消。 該標準包含以下部分：
第一章：鍍鋅和鋅合金的帶刺鋼絲
第二章：農業、絕緣和柵欄用六邊形鋼絲網
第三章：工程用六邊形鋼絲網
第四章：焊接鋼筋網柵欄
第五章：鋼絲編織鉸接和結節網式柵欄
第六章：鋼絲網柵欄
  依照CEN/CENELEC的內部規定，下列國家的國家標準組織一定要執行這個歐洲標準：奧地利、比利時、捷克、丹麥、芬蘭、法國、德國、希臘、冰島、愛爾蘭、意大利、盧森堡、荷蘭、挪威、葡萄牙、西班牙、瑞典、瑞士和英國。
第4頁
EN 10223-3 :1997
1、適用范圍
本歐洲標準詳細說明了工程用六邊形鋼絲網的尺寸和鍍層的技術要求。
2、標準參考文獻
本歐洲標準以標明或未標明日期之提述方式納入源自其它出版物的規定和條款。本文在適當的地方引用了這些標準參考資料，列于下文。對于注明日期的引用，僅當這些用于本歐標的參考標準被納入本標準中時，其后續修訂或調整才適用于本歐洲標準。凡未注明日期的引用，則該標準的最新版本適用。

EN 10016-1拉拔和/或冷軋用非合金鋼棒－第1部分：總體要求
EN 10016-2拉拔和/或冷軋用非合金鋼棒－第2部分：通用鋼棒的特殊要求
EN 10021鋼鐵制品的一般技術交貨條件
EN 10204金屬產品－檢查文件的類型
EN 10218-2鋼絲和鋼絲制品－概要。第2部分：鋼絲尺寸及公差
prEN 10244-1鋼絲和鋼絲制品－鋼絲上的有色金屬鍍層－第1部分：總則
prEN 10224-2鋼絲和鋼絲制品－鋼絲上的有色金屬鍍層－第2部分：鍍鋅和鍍鋅合金鋼絲?
prEN 10245-1鋼絲和鋼絲制品－鋼絲上的有機涂層－第1部分：總則
prEN 10245-2鋼絲和鋼絲制品－鋼絲上的有機涂層－第2部分：PVC覆塑鋼絲
第5頁
EN 10223-3 :1997
3、定義
本標準使用下列定義：

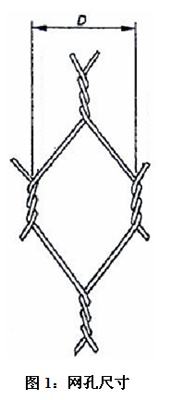

網孔尺寸：測量10個以上網孔的雙絞合間垂直距離的平均值（見圖1）。
六邊形鋼絲網：六邊形網面由六邊形的網孔組成，網孔是通過兩兩絞合相鄰鋼絲再向左和向右交替形成絞合來構成。鋼絲網須用一根比網面鋼絲直徑稍大的單根邊緣鋼絲來絞邊。
第6頁

EN 10223-3 :1997

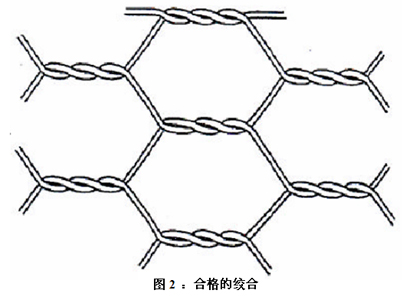

絞合：將兩根鋼絲相互緊密纏繞成螺旋形，直到兩根鋼絲的每次旋轉超過180o。鋼絲只朝一個方向旋轉；而且至少絞合三次（見圖(2）
第7頁 EN 10223-3 :1997
4、客戶需提供的資料
下列資料將由客戶在查詢及訂購時提供：
(a)該歐洲標準編號；
(b)訂貨數量；
(c)網卷長度；
(d)網孔尺寸；
(e)鋼絲尺寸；
(f)寬度；
(g)鍍層類型；
(h)是否需要測量鍍層的均勻度；
(i)依據標準prEN 10245-2選取的覆塑層試驗；
(j)檢測文件的要求；
(k)測試用議定的品質特征（見第7條款）
5、制造
5.1基底金屬六邊形網面的基底金屬應具有350～500N/mm2的抗拉強度、測量長度為250mm時的最小延伸率為10％，并且是按照標準EN 10016-1和EN 10016-2從棒材拉拔而成的。
5.2制造
網面應由覆塑或不覆塑的鍍鋅或鍍鋅合金鋼絲制成。鍍鋅或鍍鋅合金鋼絲需符合標準prEN10244-2 中的等級A 。
第8頁
EN 10223-3 :1997
6、技術要求
6.1 總則
制造鋼絲網需按照表1給出的鋼絲直徑、網孔尺寸和寬度來進行。絞邊鋼絲的直徑應依據表2來確定，覆塑鋼絲及芯材直徑應依據表3來確定。

表1：網孔和鋼絲的尺寸及公差

6.2絞邊鋼絲（橫向邊緣鋼絲）
本歐洲標準中的鋼絲網必須采用比網面鋼絲直徑稍大的鋼絲來作為其縱向邊端的邊緣鋼絲，如表2所示。
第9頁
EN 10223-3 :1997

表2：網面鋼絲及絞邊鋼絲直徑

6.3尺寸公差
6.3.1鋼絲網卷長度
長度公差的樣式應為 +1  -0m
6.3.2鋼絲網卷寬度（高度）
寬度公差的樣式應為±D（網孔尺寸）
6.3.3網孔
網孔尺寸及公差應如表1中所示。
6.3.4鋼絲
鍍鋅鋼絲或鍍鋅合金鋼絲的直徑公差應如表1中所示，鍍鋅覆塑鋼絲或鍍鋅合金覆塑鋼絲的直徑公差必須如表3中所示。
6.4鍍鋅鋼絲或鍍鋅合金鋼絲制成的網面
在制成網面之前，鍍鋅或鍍鋅合金鋼絲需達到標準prEN 10244-2的最低要求：A級鍍層質量、鍍層附著性及指定的鍍層均勻性。
對于從制成的網面中提取的樣品，其鍍層質量的最低要求應減少5％，并且指定的浸鍍頻率應為每半分鐘一次。
第10頁
EN 10223-3 :1997
6.5鍍鋅或鍍鋅合金擠壓覆塑鋼絲制成的鋼絲網
對覆塑層的測試應由客戶在訂單上依照標準prEN 10245-1和prEN 10245-2來規定

表3 ：覆塑鋼絲內徑和外徑之間的關系

7、取樣和測試
通過對取樣和結果分析的統計方法的應用，或者按照比率為五十分之一的議定指標來取樣和測試，廠家對產品質量的控制負責
8、檢查和參考資料
非特定的測試和檢查參考資料需根據標準EN 10021和EN 10204來提供。
第11頁
EN 10223-3 :1997
9測試方法
9.1鍍鋅或鍍鋅合金鋼絲制成的鋼絲網
鍍鋅或鍍鋅合金的鍍層需依照標準prEN 10244-1和prEN 10244-2來評定。9.2鍍鋅覆塑或鍍鋅合金覆塑鋼絲制成的鋼絲網
鍍鋅覆塑或鍍鋅合金覆塑的鍍層需依照標準prEN 10245-1和prEN 10245-2來評定。
10包裝
六邊形網面應包裝成25m或50m一卷。
備注：其它網卷的長度可由買賣雙方自行議定。
